市面上有很多種LED燈板，有瓦楞板製作而成的，有聖誕燈製作而成的，也有水管燈。

但目前最便宜，唯一可以隨心所卻變化的LED燈板，只有利得板。

厚道D做了一些簡單的介紹，讓人人都可以成為LED專家，可以自己製作一個精美的LED燈板。

利得板超輕巧，只有300公克，右左。 是一個恒電壓載具。

您可以至各大電子材料行購買的到。（請指明---利得板）

您可以使用各式２腳位的LED，就是LED LAMP，它看起來就是一個樹脂頭外加二隻腳，是最普遍的看得到的LED。

若您在電子材料行無法購得ZAMI 5V LED.

僅購得一般市售LED,電壓會是(白、藍、粉紅)3.2~3.6V之間,(綠光)3V,(黃、紅) 1.8~2.4V之間。

又，一般電池為1.5V，2顆為3V已遠遠超過黃紅之電壓，所以容易燒毀黃紅LED，但白、藍、粉紅光色又不夠亮度。

但也沒有關係，只要使用相同電壓的LED就可以混光使用,

所以您若買不到5V LED,您可以購買一般LED的白、藍、粉紅、綠光,混合使用排出您要的圖文.

但只能使用該光色的最底電壓,如綠光的3V,就是使用2入的AA電池盒。就可以點亮所有的LED。

誠如上文所示，LED有電壓不同之限制，若不想太麻煩的去區分，

ZAMI將LED這個新潮又敏感的小傢伙，變成通通有，通通都好用的ZAMI 5V LED。

ZAMI 5V LED與市售一般的LED差別僅在，電壓統一在5V，平頭外觀更亮眼。

如下，使用5V LED + 利得板 + 3入或4入AA電池盒 / 5V變壓器 = 獨一無二的燈板

若使用變壓器者，則需依其電流量選用之。

公式：使用LED數量 X 15ｍＡ=電流量

如使用２００顆的LED X 15ｍA = 3000 mA = 3A　需使用5V 3A變壓器

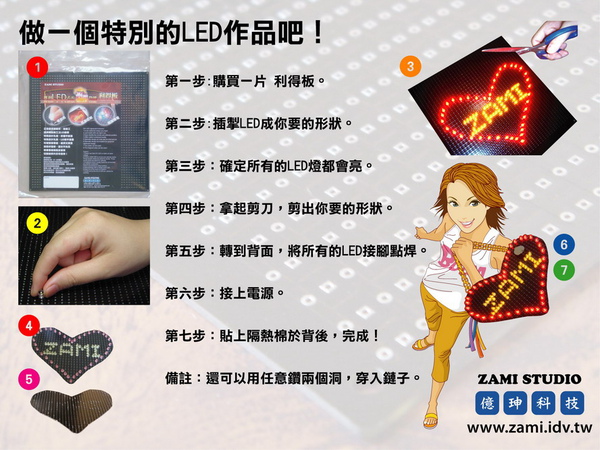

現在您已經有基礎LED燈板知識了，可以開始動手製作獨一無二的LED燈板了。

材料介紹：

LED這裡使用的是全部顏色都是電壓5V，總共有6種顏色可以利用。

首先，先讓大家瞭解LED的正負極，一般長腳的是正極，短腳的是負極，

若要看清楚一點，可以透視LED內的狀況去區分。

有燈杯的是負極。

現在介紹的是PCB板，一般的PCB板需要將所有的正負極接腳拉線串聯或並聯。

為了免去麻煩，現在有了獨家專利－利得板，讓大家更快上手。

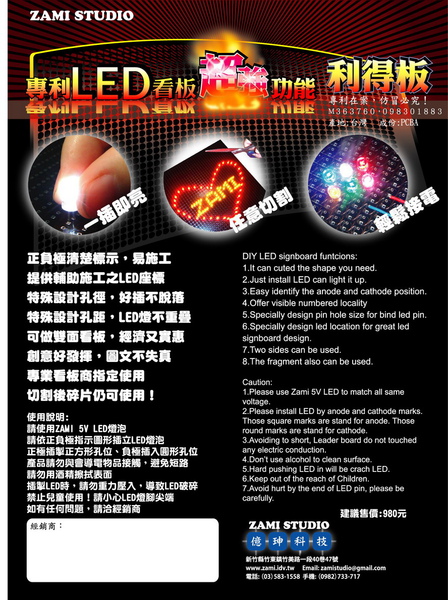

以下是包裝圖。

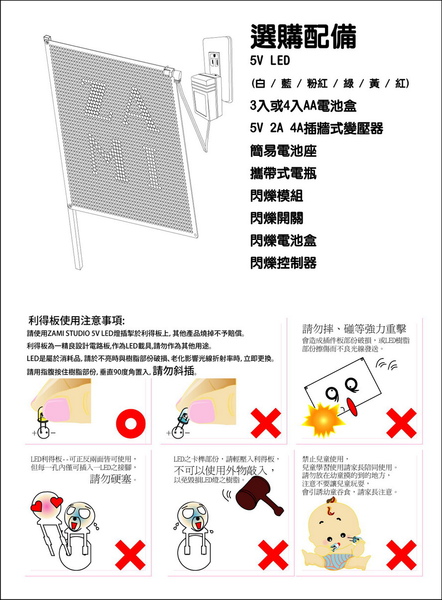

裡面有一份簡介與說明書

拆開包裝，

你可以發現上面佈滿了方形與圓形的銀色指示圖形，還有一圈圈LED外框與數字。

這些都是貼心消費者的小設計！

你可以依照一圈圈LED外框，靠你的觸覺，將LED帽緣的一平面缺角，對齊那一圈圈LED外框，逐一插入。

或將LED的正極插掣於方形孔位

或將LED的負極插掣於圓形孔位

（以上指示圖形，也是有專利的，專利字號：０９８３０１８８３，請勿仿冒）

只要插對了，統一正負極即可以統一供電！

待插掣好您要的圖形。如紅領結小兔、HELLO KITTY或心愛的名字或偶像。

插上電確認，全部的LED都會亮。

轉到背面，開始處理所有的LED接腳。

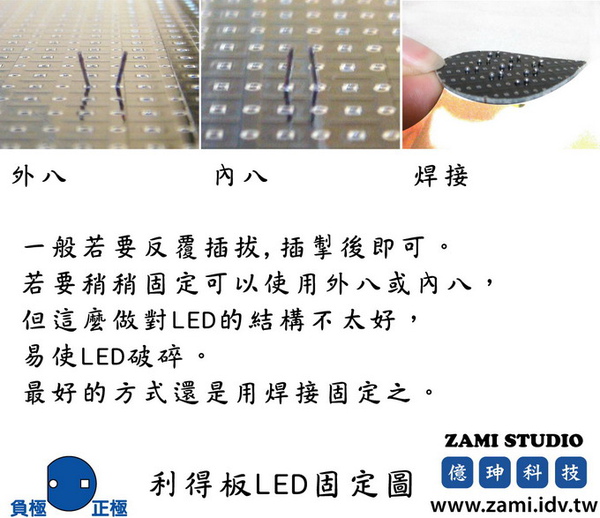

你可以稍微讓它變外八，如下圖，LED就不會掉下來。

或著稍微讓它變內八，如下圖，LED就不會掉下來。

這是懶人的作法，不過這麼做對LED並不好，還是建議用焊接的。

如果，你確認不會再改變文字或圖形了，你可以焊接成一點一點小圓球。

（老實說，不是電子系的，這真是很有趣的一項手工藝，厚道D也是練了一下才有辦法焊出圓圓的鍚珠）

將焊槍弄熱後，左手抓鍚線，右手拿焊槍，使用焊槍熱融鍚線，

是很奇妙的感覺，要快一點，然後一邊抵住LED接腳，

讓熱融後的錫球沿著LED接腳，滴入利得板的指示圖形上。

剪掉多餘的LED接腳。

為了覆蓋住接腳，可以使用取一段＂汽車防火。隔音。隔熱橡膠棉＂貼在接腳上面，稍微修飾一下，完成！

或著利用還沒有使用的孔洞再插掣其他圖形與背面。

大成功！

朋友們，看完了這一篇，您學會如何使用LED與利得板了嗎？

學會了，您就是專家了，可以自己做LED招牌，可以自己做LED飾品囉～

請大家試試看！
